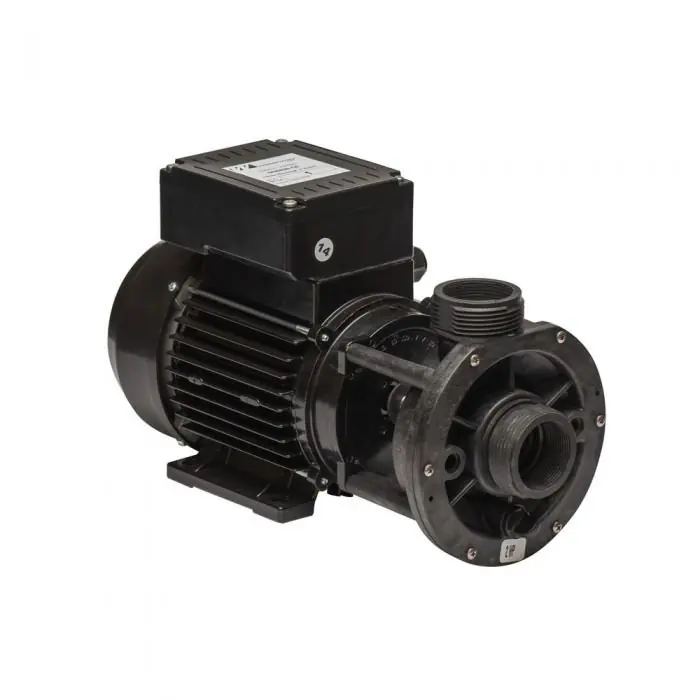

Waterway 3420620-CE Whirlpoolpumpe „E-Serie“ Markenware

Die Waterway 3420620-CE Whirlpoolpumpe / Massagepumpe ist eine zweistufige Pumpe in Whirlpools in der Leistungsklasse 2HP (PS). Diese Serie wird auch als E-Serie (E-series) verkauft.

Die Anschlüsse sind jeweils 1,5 Zoll (ca. 61mm Außenmaß). Pumpenkopf ist zu 90° drehbar, Lieferung mit Auslass nach oben.

Im Gegensatz zu den Executive Pumpen hat diese einen 48er Rahmen, also eine deutlich kompaktere Bauweise. Der Nachteil ist eine schlechtere Kühlung durch die kleinere Oberfläche. Achten Sie daher auf eine möglichst gute Belüftung der Pumpe um die Haltbarkeit zu maximieren.

Die europäischen Waterway Pumpen setzen auf die bekannten, sehr haltbaren EMG Motoren (in diesem Fall der EMG 80/2-4) aus Italien.

Der Pumpenkopf hat einen zentralen Auslass (Centre Discharge – CD) oben.

Kennzahlen

• Motorleistung in PS: 0,60 PS (niedrige Stufe) / 2,0 PS (hohe Stufe)
• Motorleistung in KW: 0,44 KW (niedrige Stufe) / 1,48 KW (hohe Stufe)
• Drehzahl: 1440 U/min (niedrig) / 2850 U/min (hoch)
• Kondensatorkapazität: 16 µF / 30 µF
• Spannung: 220 – 240 V
• Frequenz: 50 Hz
• Stromstärke: 2,2A (niedrig) / 6,8A (hoch)
• Wasseranschlüsse: 1,5 Zoll Einlass / 1,5 Zoll Auslass (ca. 61mm außen)
• Länge: 380mm (ohne Stutzen am Einlass), Breite: 175mm, Höhe: 230mm
• Rahmengröße (Frame): 48er

Die Leistung der Pumpe wird vom Motor bestimmt (2PS / 2HP), auch wenn der Pumpenkopf z.B. der 4HP-Klasse entspricht. Die Leistung wird immer vom Motor bestimmt.

Errichten, Prüfen, Inbetriebsetzen und Fehlerbehebung der Anlage darf nur von einer Elektrofachkraft (VDE 0100) durchgeführt werden! Veränderung am Anschluss ist nur durch eine Elektrofachkraft (VDE 0100) zulässig. Schalten Sie alle zu montierenden Anschlussleitungen spannungslos! Treffen Sie Sicherheitsvorkehrungen gegen unbeabsichtiges Einschalten. Der ordnungsgemäße Betrieb der Anlage ist nur bei fachgerechter Installation, Montage, ausreichender Stromversorgung und regelmäßiger Wartung gewährleistet!

Die Waterway 3420620-CE passt under anderem bei diesen Herstellern:

• DreamMaker

• Waterway
• Vico
• Sta-Rite
• Emerson
• A O Smith

---
