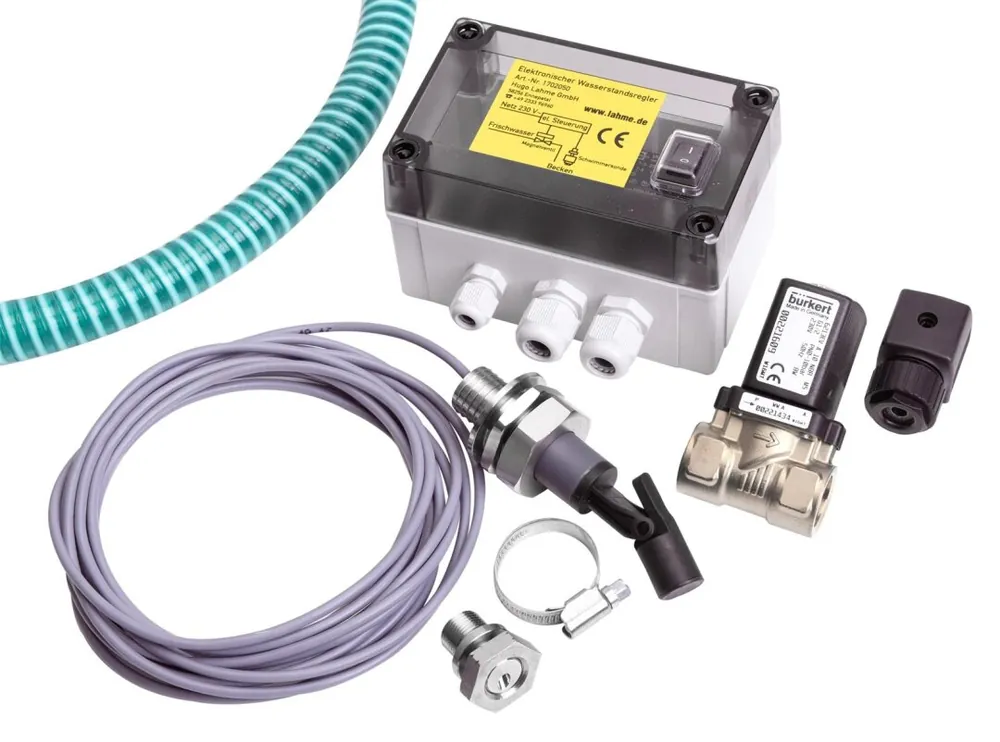

Bestpreis AllFit Elektronischer Wasserstandsregler zu Flachskimmer High Level 500

• Elektronische Steuerung
• Frischwassereinlaufstutzen
• Schwimmerschalter
• Magnetventil

Wasserstandsregler mit elektronischer Steuerung

Technische Daten

• Elektronische Steuerung
• Frischwassereinlaufstutzen
• Schwimmerschalter und Magnetventil

Funktion und Aufbau

Der Wasserstandsregler arbeitet mit einem Klappschwimmer, der mit einem 5 m langen Anschlusskabel (Querschnitt 0,25 mm²) ausgestattet ist. Dieses Kabel kann bei gleichem Querschnitt bis zu 100 m verlängert werden. Eine Leuchtdiode zeigt an, dass Spannung vorhanden ist. Der Ein- und Ausschaltvorgang der Schwimmersonde erfolgt mit einer Verzögerung von ca. 15 Sekunden, um kurze Schaltabstände und dadurch verursachte Wasserschläge zu vermeiden.

Der Relaisausgang der Steuerung erlaubt Schaltströme bis zu 5 A bei maximal 230 V / 50 Hz Wechselspannung. Die Elektronik und der Klappschwimmer arbeiten im Niederspannungsbereich (max. 12 V). Der Aufbau entspricht den einschlägigen VDE-Vorschriften.

Potentialausgleich im Schwimmbad

Der Anschluss des Potentialausgleichs nach DIN VDE 0100 Teil 702 ist umzusetzen. Schwimmbecken und alle großflächigen metallischen Teile müssen laut DIN VDE 0100 Teil 702 an einen gemeinsamen Potentialausgleich angeschlossen werden. Dies verhindert Korrosion und schützt in Verbindung mit einer Magnesium-Opferanode dauerhaft die Materialien. Auch die Eisenarmierungen im Beton sollten entsprechend angeschlossen werden.

Wir empfehlen den Einsatz unserer Opferanode.

Sicherheitshinweise

Sämtliche Elektroarbeiten müssen von einem Elektro-Fachbetrieb gemäß den DIN- und VDE-Vorschriften (z. B. DIN VDE 0100 Teil 702) ausgeführt werden.Einbauteile im Beton dürfen keinen Kontakt mit der Bewehrung haben! Oberflächen und Sichtteile aus Edelstahl sind gemäß Herstelleranweisung zu pflegen.
